华尔达合成树脂幕墙系统

　　华尔达合成树脂幕墙系统的技术特点

　　1、底层修补找平抗裂腻子HD-060A/B：

　　基层与涂层间的附着力主要通过HD-060A/B腻子来实现，HD-060A系以石英砂为骨架，以水泥和渗透性极强的有机高聚物为增粘剂的一种优质抗裂找平腻子。

　　以石英砂为骨架，水泥与基层产生化学反应，从而与基层水泥批荡连为一体，这是一种刚性的结合：渗透性极强的有机高分子聚合物则通过渗透和化学氢键与基层相连，同时又将石英砂与水泥细粒紧密地缠绕在一起。这种刚性与柔性的结合形成，既与基层紧密结合，又能抵消热胀冷缩和基层微小开裂所产生的伸缩应力，这种抵消伸缩应力的作用也是对粘结强度的一种保护，使粘结不会因这种变形而受到损害。

　　HD-060A中所含的石英砂的粒度在0.7-0.9mm左右,比HD-080A中所含的石英砂的颗粒0.3-0.5mm左右粗得多,因而HD/060A也具有更好的粘结强度。

　　HD-060A的拉伸强度小于粘结强度，这说明即使HD-060A因基层较大的开裂（0.5-1.0mm）而产生裂纹，其粘结强度也不会被破坏，同时，这种拉伸强度小于粘结强度的设计，使腻子层不会产生空鼓现象。

　　HD-060A腻层不但是整个涂层与基面附着力的主要承担者，同时也是整个涂层满足平整度的主要承担者。水泥批荡的平整度一般为≤2mm/3mm（高级抹灰），很多情况下批荡层不能满足上述要求，这种不平整性主要通过HD-060A来改善。

　　2、修补找平滑爽腻子HD-080A/B：

　　HD-080A化学成分与HD-060A相同，但石英砂的直径在0.3-0.5mm之间，其粘结机理及施工方法与HD-060A相同，只是不再在其中铺设玻纤网，柔性稍强，可将基层平整度调整到≤0.8mm/2m。

　　HD-080A/B是一种承上启下的腻子，在改善平整度的同时，也改善平滑度。

　　HD-080A/B可将基面的平整度调整到≤0.5mm/2m

　　3、HD-101A/B油性抛光腻子：

　　HD-101A/B是一种以特种固化剂固化的反应型腻子，其耐候性、耐碱性、耐水性均相当优秀。

　　HD-101A/B腻层在4%NaOH溶液中浸泡288h以上,均无软化、起泡现象, HD-101A/B刚性较强,两到三天即可达到H以上。HD-101A/B的填料的细度为325-500目之间，在批刀刮的过程中，HD-101A/B浆料就已经渗入基层腻子之中，与基层腻子成为一个整体。

　　HD-101A/B填料的细度已经决定了其涂层的细腻性，其干燥后，用320#砂纸砂磨，因此，整个涂层从HD-101A/B开始，表面已变得极为细腻光滑，为后序涂料的施工打下了良好的基础。

　　HD-101A/B腻子在整个工艺中起到从粗到细、从无机到有机、从水性到油性的承接作用，使整个工艺变得科学化、合理化。

　　4、HD-202A/B抗碱封固底漆：

　　HD-202A/B为高性能环氧封闭材料，封闭性能极优，同时也具有非常好的渗透性，其主要作用在于封闭基层中所含的碱，以免其对上层涂料（金属铝粉）产生危害，同时增强涂料层在腻子层上的附着力。

　　HD-202A中不含有任何填料，HD-202B也不是一般的环氧固化剂，一般只在重防腐场合中应用，HD-202B具有非同一般的固化速度，在-10ºC以上均能正常固化（一般环氧类固化剂在+10ºC以下基本停止固化反应），这就保证整个涂层具有广泛的适用性，同时，又能确保工期。

　　HD-202B的另一特性为即使基层水份含量稍高，也能正常反应且不影响附着力。另外，HD-202A中所含的羟基和环氧基，耐水性也异常优异；实践证明。HD-202A/B涂膜层对碱具有非常完全的封闭能力，但能透过微量的水，这又保证涂层具有一定的透气性。

　　HD-202A/B的耐弯曲性能达到1.0mm以下，整个涂层从HD-202A/B开始具有更好的韧性，以抵消基层的裂纹对涂层造成的影响，从而避免开裂现象，同时，整个涂层从HD-202A/B开始，均匀光滑的涂膜，从而也保证了表面的平滑性。

　　HD-202A/B为环氧体系树脂，中层着色树脂和面层着色树脂均匀HDI三聚体固化的涂料，使用溶剂为环保型可生物降解溶剂，这些材料的搭配，能保证各树脂层结合处能互相融合为一体，消除了整个涂层中附着力的隐患。

　　基层与涂层间的附着力主要通过HD-060A/B腻子来实现，HD-060A系以石英砂为骨架，以水泥和渗透性极强的有机高聚物为增粘剂的一种优质抗裂找平腻子。

　　以石英砂为骨架，水泥与基层产生化学反应，从而与基层水泥批荡连为一体，这是一种刚性的结合：渗透性极强的有机高分子聚合物则通过渗透和化学氢键与基层相连，同时又将石英砂与水泥细粒紧密地缠绕在一起。这种刚性与柔性的结合形成，既与基层紧密结合，又能抵消热胀冷缩和基层微小开裂所产生的伸缩应力，这种抵消伸缩

　　5、合成树脂着色中涂和金属面涂：

　　这两种涂层材料中均采用进口高性能合成树脂既不黄变固化剂参与反应义联，共同组成超耐候性涂层，这是整个系统具备超级耐候之关键所在，经国家权威部门检测，其粉化、变色可达一级，并且无开裂、泛碱和起泡等现象，如此优异的性能足以保证其涂层的使用寿命在20年以上。

　　同时,合成树脂的耐化学腐蚀性能也非常优异。其涂层在10%的硫酸或4%的氢氧化钙溶液中浸泡144h均无软化、起泡、变色、剥离或开裂等现象。

　　在机械性能方面，金属面层树脂在干燥一周后，其硬度可达到2H以上。耐洗刷可达50万次以上，-10Cº~60Cº之间均可正常使用，显示了极好的耐温差变化性能，耐弯曲性均达到3mm以下，表面平整光滑。

　　在耐磨性方面，合成树脂的耐磨性为世人所公认，以其低表面张力和低磨擦系统（0.15）等性能用于不粘涂料。华尔达合成树脂幕墙的表面材料正是是采用进口优质合成树脂精制而成，因而具有超强的耐磨性。

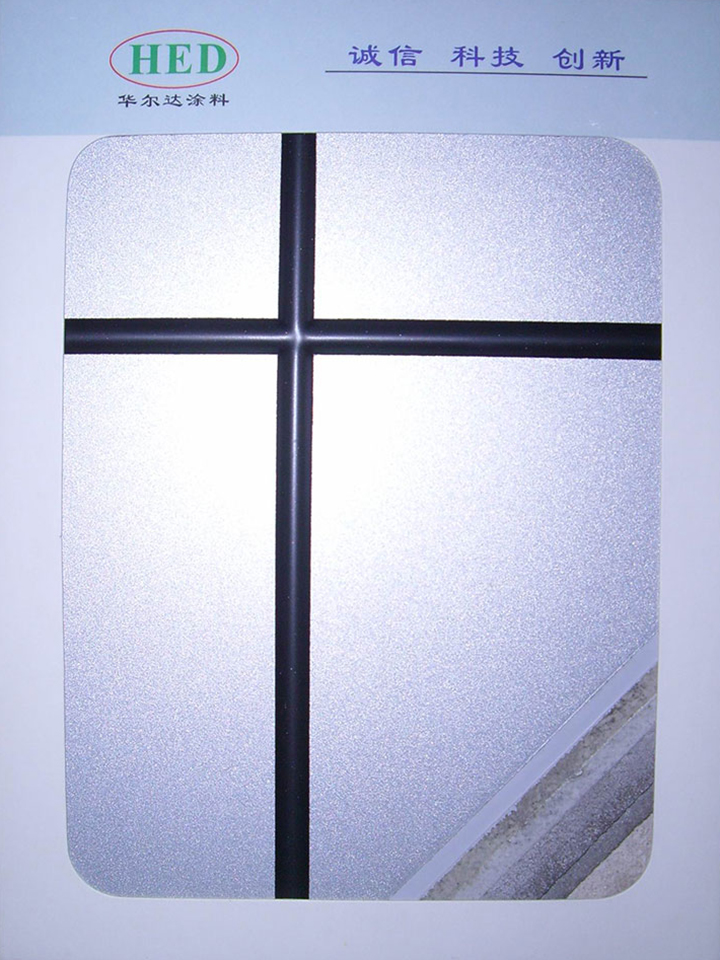

　　在防开裂方面，华尔达合成树脂除了依赖HD-060A/B腻层的伸缩结构、进口丙烯酸材料的韧性等因素外，还采用了如下技术：分格缝设置与玻纤网格布的应用，将整个墙面以不同尺寸切割成不同的块状。这样，水泥批荡层的伸缩将以块为单位进行，可能产生的裂纹都集中在分格缝中。缝的宽度一般为1-2.5cm，深约1-2.0cm，以弹性填缝胶泥HD002A/B填充,HD002A/B的延伸性≥25%，粘结强度≥LN/mm2，足以抵消水泥批荡层的细微开裂。

　　综前所述，华尔达合成树脂幕墙以有机物改性硅酸盐石英砂浆料HD-060A/B腻子来解决涂层与基面水泥批荡的附着力，通过各层间的相互渗透溶合来解决层间附着力，从而使整个涂料与水泥批荡成为一体。

　　华尔达合成树脂幕墙系统工序，以其科学、严谨的施工工艺以及各种材料从腻子到底再到面，均采用由粗到细，由无机到有机逐步的配合过渡，以达到整个幕墙效果的平整度和平滑度要求；并采用重防腐材料HD-202A/B和进口合成树脂材料来保证金属颜料的稳定性、耐候性和耐环境腐蚀；以合成树脂材料与高性能固化剂的固化反应来达到幕墙的耐磨、耐洗刷抗污染要求，以整个涂层的韧性、玻纤网的应用及分格缝的弹性处理抵消水泥批荡层的细微开裂，从而圆满地解决了各种技术难题，使华尔达合成树脂涂料幕墙达到其如此优异的性能以及超长的使用寿命。
